トグルクランプ　カクタ

製品情報Product Information

No.42P-2S（ステンレス製下方押え型トグルクランプ）

•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.42P-2S
質量	370g
締圧力	1.5kN(150kgf)
材質	ステンレススチール
取り付け方法	フランジベース
表面処理	なし

No.42Pのステンレスモデルです。
高さを抑えるために、T型ハンドルになっています。

使用箇所の高さに余裕がない場所での使用するなどの場合に選択頂けるモデルです。

【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、最大1.5kNの力で固定可能。（ステンレス製六角ボルト使用時の最大値です。）
・ステンレス製
【特長】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

＜注意事項＞
​表​記​の​締​圧​力​は​目​安​で​す
​​締​圧​力​は​ク​ラ​ン​プ​ア​ー​ム​の​先​端​へ​行​く​ほ​ど​弱​く​な​り​ま​す
​​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

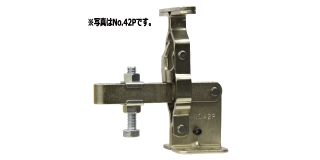

※製品写真はNO.42Pのものです。

※製品写真は現在の仕様と異なる事がございます。
