トグルクランプ　カクタ

製品情報Product Information

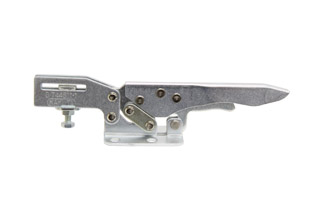

No.38RK-S (下方押え型セルフロッククランプ）

•
•
•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.38RK-S
質量	310g
締圧力	2.5kN(250kgf)
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	三価クロメート（三価ホワイト）

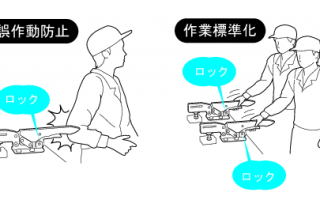

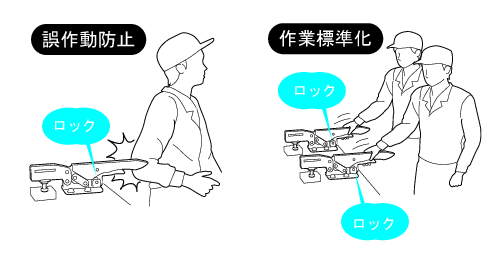

誤作動防止、作業の標準化や、
撹拌機やコンベアなどの振動の有る箇所に最適です。

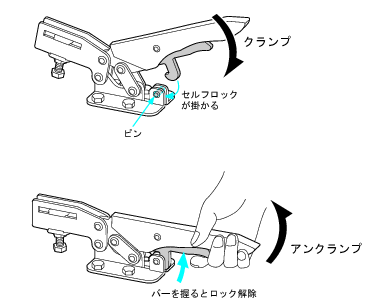

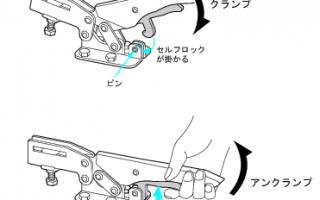

セルフロック機構付のトグルクランプです。
【特長】
・トグルクランプの特性を活かし、最大2.5kNの力で固定可能。（六角ボルト使用時の最大値です。）
・セルフロック機構で誤動作防止。
・バーを握ればロック解除。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

＜注意事項＞
表​記​の​締​圧​力​は​目​安​で​す
​締​圧​力​は​ク​ラ​ン​プ​ア​ー​ム​の​先​端​へ​行​く​ほ​ど​弱​く​な​り​ま​す
​​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

株式会社ミスミ VONA　品番：NO.38RK-S　品名：下方押さえ型クランプ（ハンドル横型） セルフロッククランプ No.38RK-S

トラスコ中山(株)オレンジブック
品番：KC-38RK-S 品名：下方押え型　ハンドル横型トグルクランプ No.38RK-S
