トグルクランプ　カクタ

製品情報Product Information

No.82(下方押え型クランプ）

•
•

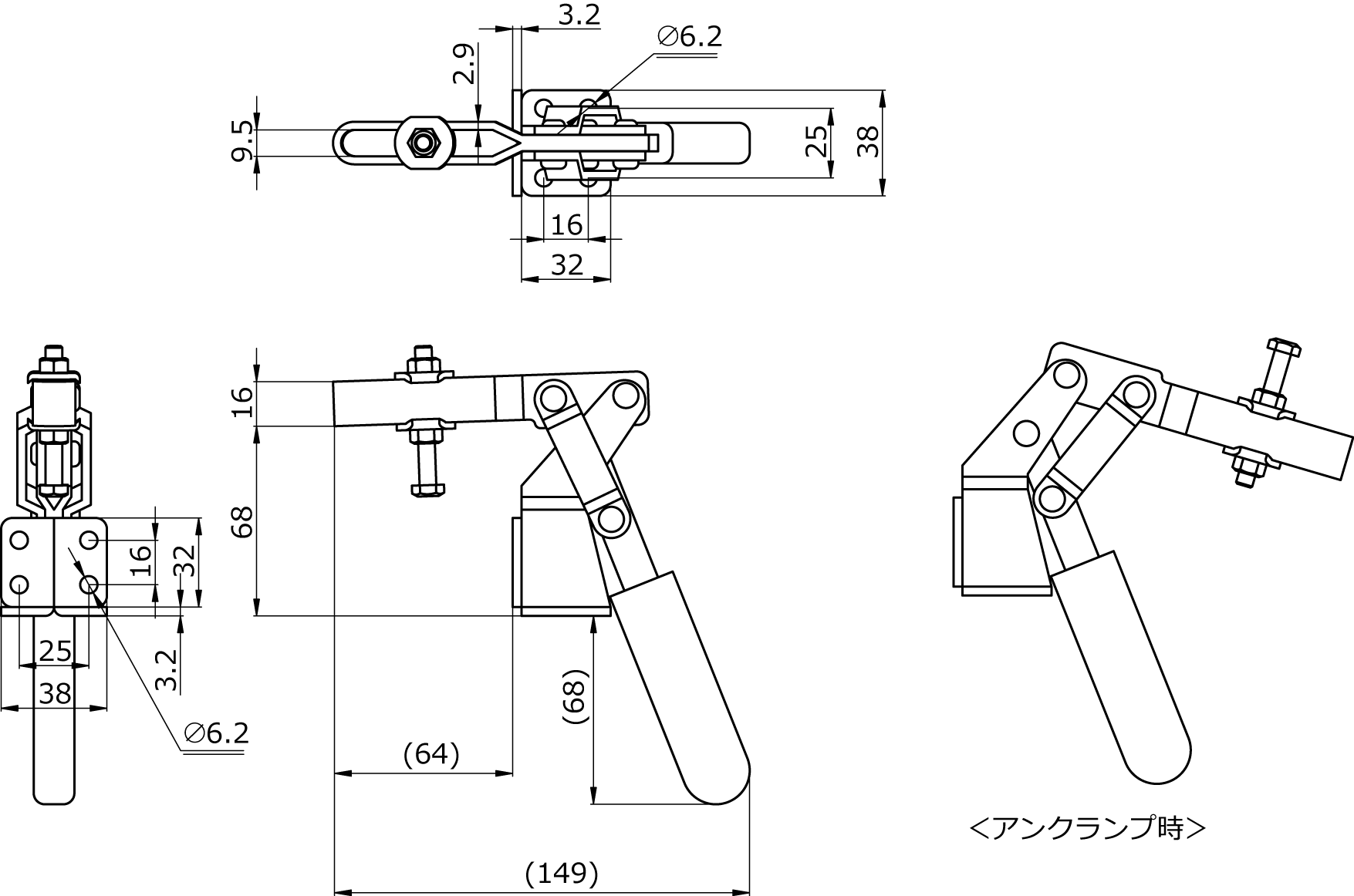

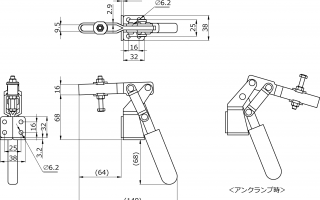

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.82
質量	405g
締圧力	1.0kN(100kgf)
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	三価クロメート（三価ホワイト）

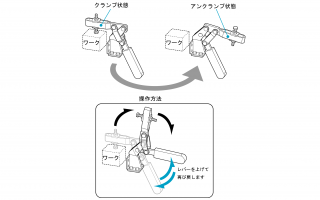

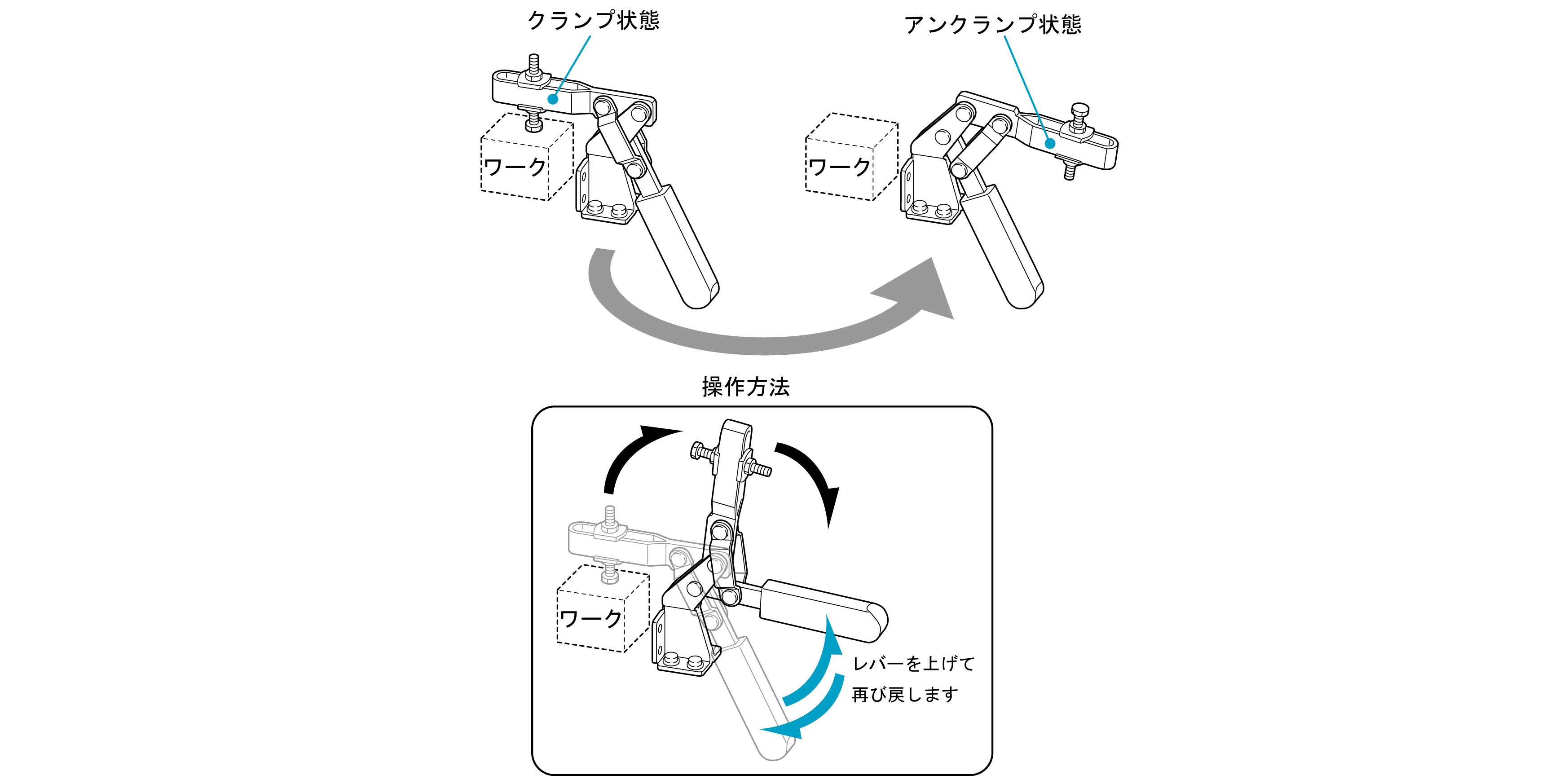

クランプ・アンクランプ時のハンドル位置は同じになります。
（ク​ラ​ン​プ・アンクランプ時​、​ハ​ン​ド​ル​は​底​面​よ​り​も​下​に​な​り​ま​す​。）
取付ベースがフランジと側面取付の2Wayなので、使用環境によりフランジ（底面）又は側面　取付方法を選択頂けます。

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

株式会社ミスミ VONA　品番：NO.82　品名：下方押さえ型クランプ NO.82

トラスコ中山(株)オレンジブック　
品番：KC-82 品名：横押し型トグルクランプ No.82
