トグルクランプ　カクタ

製品情報Product Information

No.HH151B(下方押え型トグルクランプ)

•
•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.HH151B
質量	25g
締圧力	0.27kN(27kgf)
材質	スチール（SPCC）
取り付け方法	ストレースベース
表面処理	三価クロメート（三価ホワイト）

取付ベースの取付穴部分（取付穴間ピッチ）の寸法の採寸位置変更を致しました。
寸法の採寸位置の変更のみで製品自体の変更はありません。
本ページにて公開している図面（2次元）画像及びダウンロードデーターは、変更後のものとなっております。

軽作業向きのクランプです。

No.HH150のストレートベースタイプ

押さえボルト位置が固定されたタイプのクランプです。

【特長】
・トグルクランプの特性を活かし、最大0.27kNの力で固定可能。（スチール製六角ボルト使用時の場合）
・ナイロンボルト。
【用途】
・交換頻度が多い部品などの固定に。

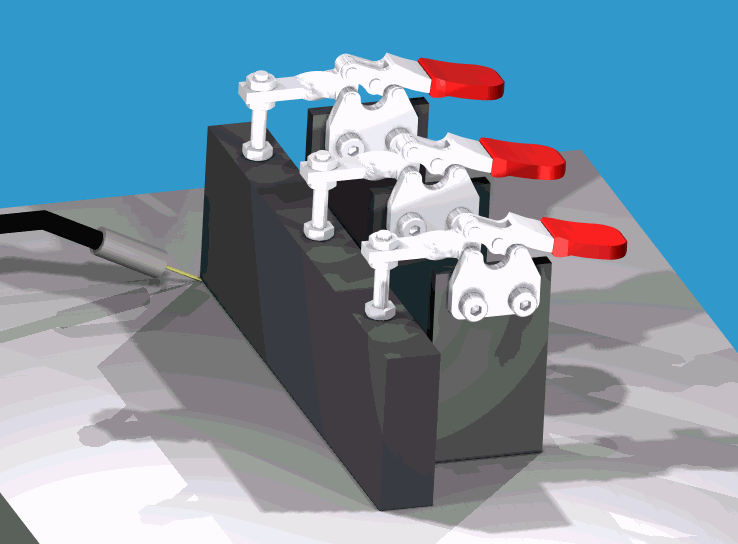

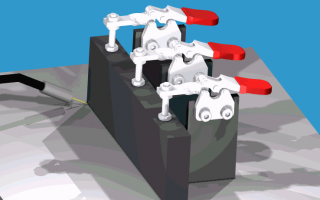

・検査治具や組立治具に最適。
・木工やDIYでも活用可能。

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​であり最大値での表記で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

トラスコ中山(株)オレンジブック
品番：KC-HH151B 品名：ハンドル横型トグルクランプNo.HH151B
