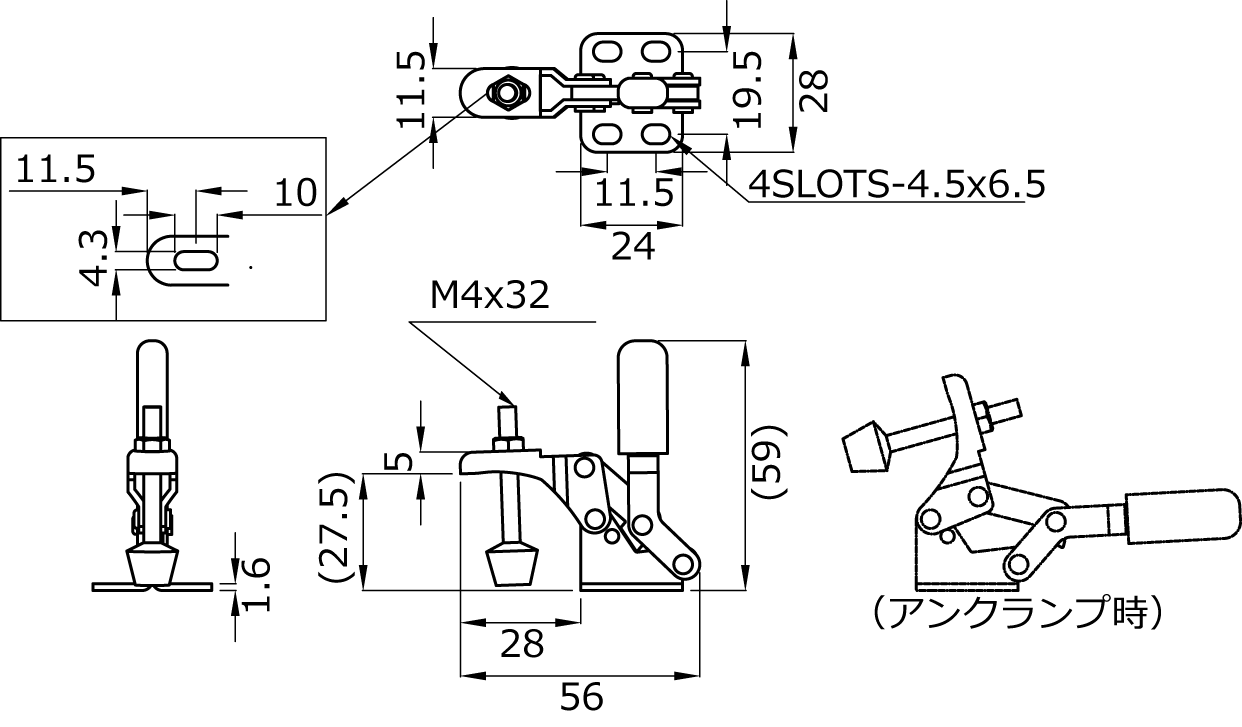

No.09(下方押え型トグルクランプ)

•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.09
質量	45g
締圧力	0.3kN(30kgf)（六角ボルト使用時の最大値です。）
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	ニッケル

フランジベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、最大0.3kNの力で固定可能。（六角ボルト使用時の最大値です。）
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
株式会社ミスミ VONA　品番：NO.09　品名：下方押さえ型クランプ クランプ時ハンドル縦型 No.09

動作イメージhttp://youtu.be/t8lJutIRgms

トラスコ中山(株)オレンジブック
品番：KC-09 品名：下方押え型　ハンドル縦型トグルクランプ No.09

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​締​圧​力​は​ク​ラ​ン​プ​ア​ー​ム​の​先​端​へ​行​く​ほ​ど​弱​く​な​り​ま​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い
