トグルクランプ　カクタ

製品情報Product Information

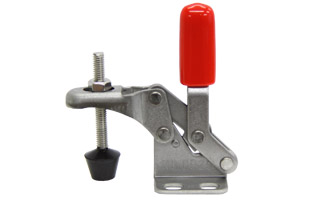

No.09-2S(ステンレス製下方押え型トグルクランプ)

•

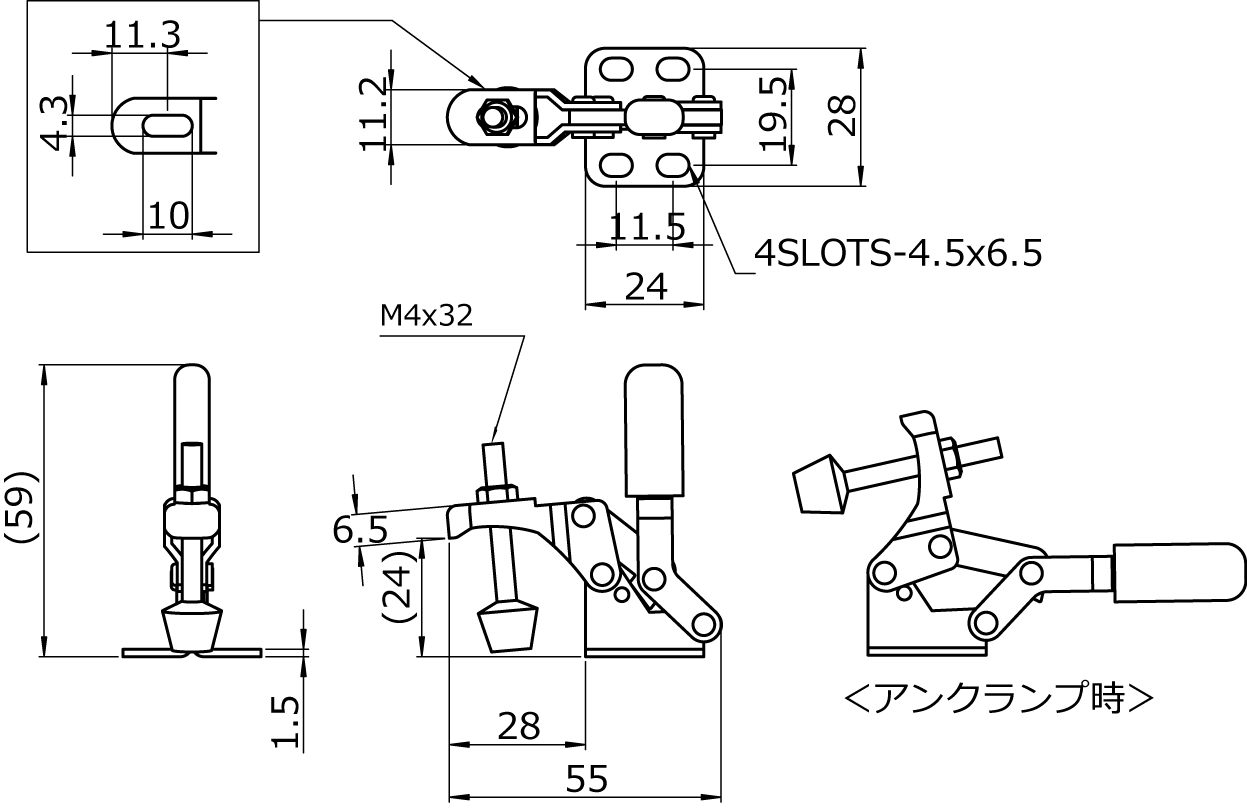

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.09-2S
質量	45g
締圧力	0.3kN(30kgf)（六角ボルト使用時の最大値です。）
材質	ステンレススチール
取り付け方法	フランジベース
表面処理	なし

NO.09のステンレスモデル

フランジベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、最大0.3kNの力で固定可能。（六角ボルト使用時の最大値です。）
・ステンレス製。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
株式会社ミスミ VONA　品番：NO.09-2S　品名：下方押さえ型クランプ クランプ時ハンドル縦型 No.09-2S

トラスコ中山(株)オレンジブック品番：KC-09-2S 品名：下方押え型　ステンレス製ハンドル立型トグルクランプ No.09-2S

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​締​圧​力​は​ク​ラ​ン​プ​ア​ー​ム​の​先​端​へ​行​く​ほ​ど​弱​く​な​り​ま​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い
