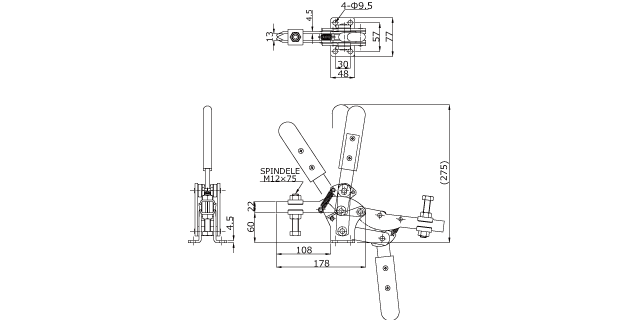

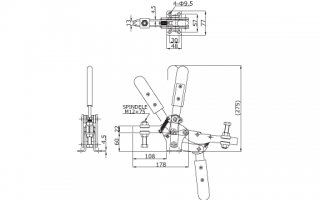

No.131(カムクランプ）

•
•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.131
質量	1585g
締圧力	3.5kN(350kgf)
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	三価クロメート（三価ホワイト）

フランジベースの下方押え型カムクランプ。

トグルクランプの弱点である、ワークの厚さのバラつきを吸収可能にしたカム式のクランプ。
【特長】
・バラツキのある加工物も、一定の押圧力で確実に押えることが可能。
・ワンタッチで、押えボルトの調整不要、プラス、マイナス1.5ｍｍ
　バラツキの多い加工物でも押えボルトの調整なしでそのまま一定押圧力で押えます。
※初期設定は必要です。
【用途】
・簡単な切削、表面研磨作業等に。
・固定物の厚みが均一でない場合の繰り返し作業に最適。
株式会社ミスミ VONA　品番：NO.131　品名：下方押さえ型クランプ No.131

トラスコ中山(株)オレンジブック品番：KC-131 品名：カムクランプ No.131

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​締​圧​力​は​ク​ラ​ン​プ​ア​ー​ム​の​先​端​へ​行​く​ほ​ど​弱​く​な​り​ま​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い
