No.500S(エアークランプSシリーズ下方押え型)

エアークランプAir clamp

No.500S(エアークランプSシリーズ下方押え型)

CADデータ

分類名	エアークランプ
製品番号	No.500S
質量	5150g
締圧力	1.9kN(0.5Mpa時)
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	クランプ本体部分・シリンダー取付金具部：黒染　その他：三価ホワイト　他シリンダーの一部部品は塗装処理

本製品においてクランプ本体（黒色の部分）と一部部品の表面処理を変更をすることとなりました。

詳細は下記をクリックして、PDFをダウンロード頂きお読みください。

エアークランプ一部製品表面処理変更のお知らせ

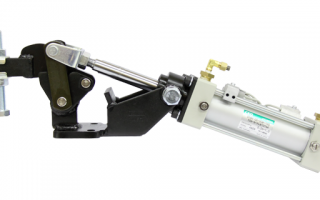

本体にバリクランプNO.2を使用したエアークランプです。
シリンダー横型モデル。用途に合わせてお選びください。

エアークランプは同時に複数作動でき、機械内の加工や大きなワークを加工する時などに使用すると、作業効率を上げることができます。
締圧力：1.9KN(0.5Mpa時）最大3.8kN(1.0Mpa時)
センサースイッチCKD社製TOH型(リード線1m）2個付属
溶接スパッタ防止、粉塵対策にはオプションで耐熱用ジャバラが装着可能です。
エアークランプの配管イメージ

締圧力はいずれも最高締圧力(1.0Mpa時)の目安です。（下方押えの場合、本体に一番近い位置が最高締圧力）
ご使用の際は、エアー圧を　0.4Mpa～0.6Mpa（表記の最高締圧力の40～60％）の範囲でご使用ください。
エアークランプ使用上のご注意↓↓↓↓↓↓（クリックで開きます）
空圧用トグルクランプ取扱説明書下方押え型の場合、ワークを押さえる位置が本体に近いほど締圧力が強く、先端にいくほど弱くなります。

※継手の向きを変える場合について
標準装着されてる継手の向きを変える場合、一度継手を取り外して残っているシールテープを除去して頂き、新たにシールテープを巻いた上でねじ込み時にを向き調整してください。
装着されてる状態にて向きを変えた場合、エアー漏れの原因となります。
※高温になる場所での使用について
本製品を使用するもっとも望ましい周囲温度は5℃～60℃です。
周囲温度が5℃を下回るまたは60℃を超える環境下での使用は、損傷・動作不良の発生原因となりますので使用しないでください。
高温環境下で使用しなければならない場合は、エアーシリンダーに遮熱対策を施すなど対策をしてください。
遮熱対策が不十分ですと、エアーシリンダー内部のパッキンが溶けエアー漏れなど動作不良の原因となります。
高温環境下で使用され損傷・動作不良が発生した場合、弊社では責任を負いかねます。
※ご使用条件（周囲温度40°C以上、加圧保持、低頻度作動など）により、内部の潤滑油およびグリースの基油がシリンダ外部に滲み出す場合があります。清浄環境を要する場合はご注意ください。
