トグルクランプ　カクタ

フック型Hook Clamp

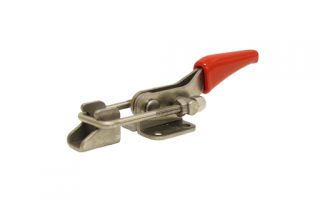

No.FA100-2S(ステンレス製フック型（引っぱり型）クランプ)

•
•

CADデータ

DXF(2D) IGES STEP

分類名	フック型（引っぱり型）
製品番号	No.FA100-2S
質量	63g
締圧力	1.06kN(106kgf)
材質	ステンレススチール
取り付け方法	フランジベース
表面処理	なし

No.FA100のステンレスモデルです。

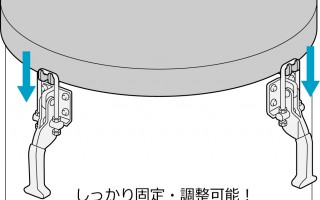

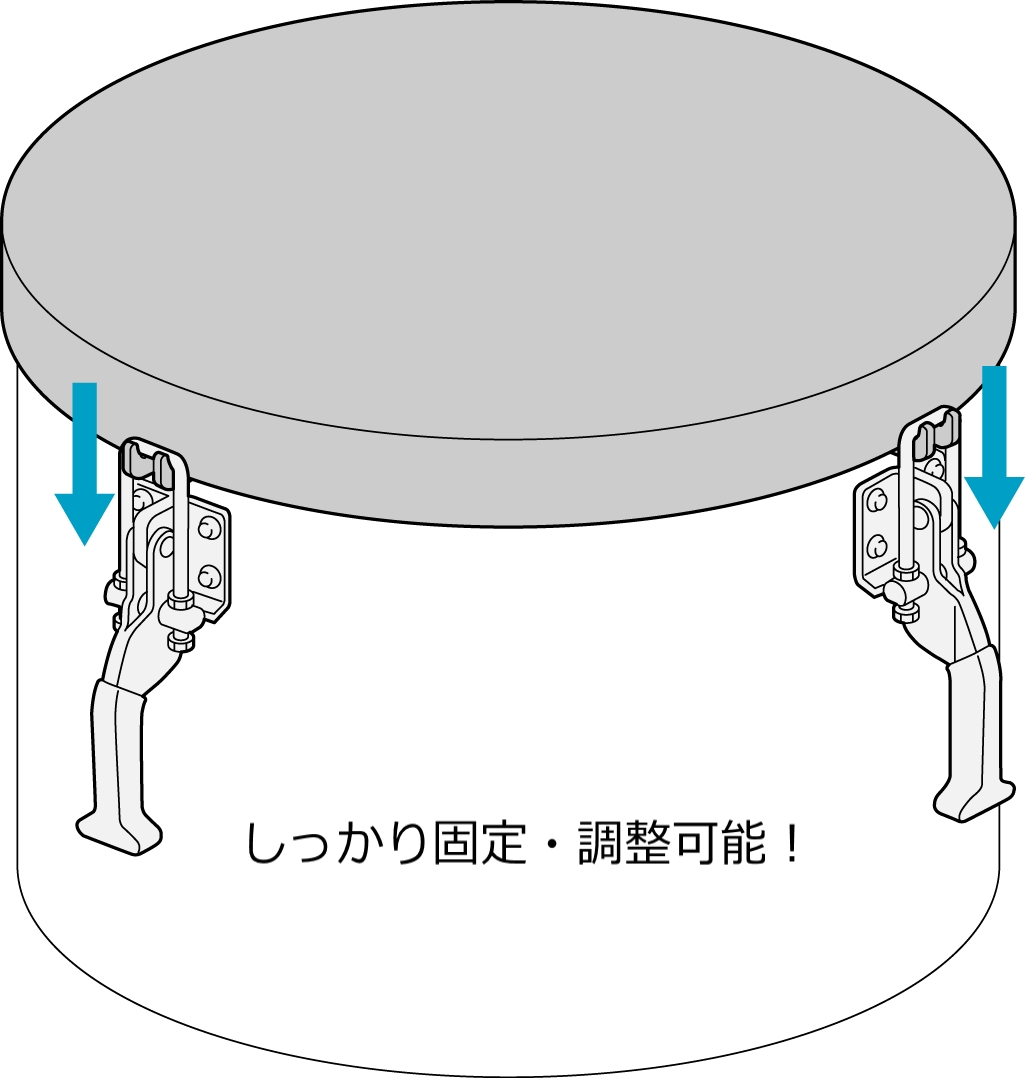

型枠、点検窓などの押えや熔接、加工治具などの仮止めなどに。

ストローク29mm

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

※製品写真は現在の仕様と異なる事がございます。

※2D CADおよび3D CADデーターはNo.FA100と共通のものです。

トラスコ中山(株)オレンジブック　
品番：KC-FA100-2S 品名：引きクランプ No.FA100-2S
