トグルクランプ　カクタ

製品情報Product Information

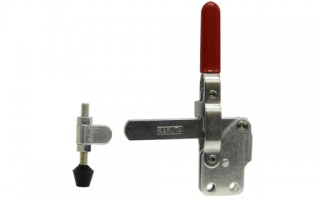

No.HV351B(下方押え型トグルクランプ)

•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.HV351B
質量	352g
締圧力	2.55kN(255kgf)　（六角ボルト使用時の最大値です。）
材質	スチール（SPCC）
取り付け方法	ストレースベース
表面処理	三価クロメート（三価ホワイト）

押えボルト取付の際、溶接が必要です。

No.HV350のストレートベースモデル。
自動車向け検査治具などに使われています。

ゴム付ボルトがセットになっているクランプです。

トラスコ中山(株)オレンジブック品番：KC-HV351B 品名：ハンドル立型トグルクランプNo.HV351B

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

※このモデルでの締圧力数値は、六角ボルト使用時かつ押えアームを最大限短くした状態での最大値です。
