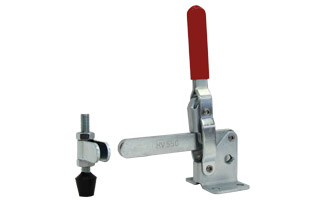

No.HV550(下方押え型トグルクランプ)

•

CADデータ

DXF(2D) IGES STEP

分類名	下方押え型クランプ
製品番号	No.HV550
質量	675g
締圧力	3.4kN(340kgf)　（六角ボルト使用時の最大値です。）
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	三価クロメート（三価ホワイト）

押えボルト取付の際、溶接が必要です。
ゴム付ボルトがセットになっているクランプです。

フランジベースの下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、最大3.4kNの力で固定可能。（六角ボルト使用時の最大値です。）
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
株式会社ミスミ VONA　品番：NO.HV550　品名：下方押さえ型クランプ No.HV550

トラスコ中山(株)オレンジブック
品番：KC-HV550 品名：ハンドル立型トグルクランプNo.HV550

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

※このモデルでの締圧力数値は、六角ボルト使用時かつ押えアームを最大限短くした状態での最大値です。
