トグルクランプ　カクタ

横押型Straight line clamp

No.SL50L-2S(ステンレス製横押型トグルクランプ)

•

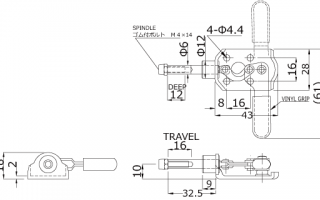

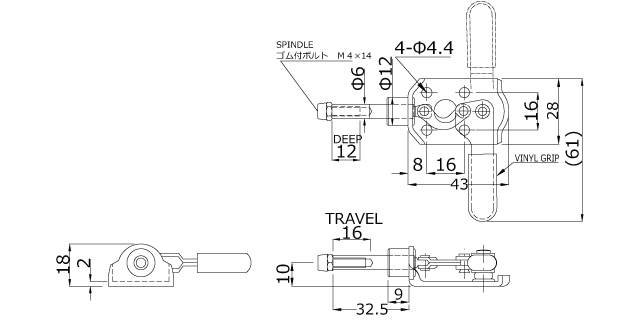

CADデータ

DXF(2D) IGES STEP

分類名	横押型
製品番号	No.SL50L-2S
質量	50g
締圧力	0.5kN(50kgf)　（六角ボルト使用時の最大値です。）
材質	ステンレススチール
取り付け方法	フランジベース
表面処理

No.SL50Lのステンレスモデルです。

高さに余裕がない場所などの使用に向いています。
軽作業向きのクランプです。
ストローク16mm

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

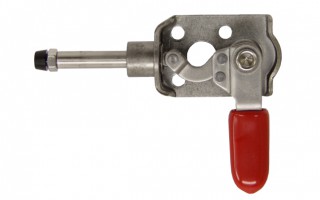

※製品写真は現在の仕様と異なる事がございます。
※2D CADおよび3D CADはNo.SL50Lと共通のものです。

トラスコ中山(株)オレンジブック　
品番：KC-SL50L-2S 品名：ステンレス製横押し型トグルクランプ No.SL50L-2S
