ゴム付ボルトM4X13

•

CADデータ

DXF(2D) IGES STEP

分類名	アクセサリー
製品番号	ゴム付ボルトM4x13
質量	5g
締圧力
材質	-
取り付け方法	-
表面処理	三価ユニクロ

ボルト先端がゴムで覆われたボルト。
【特長】
・ボルト先端がゴムで覆われているので、ワークが傷つきにくい。
・固定面に凸凹がある場合にゴムの柔軟性でばらつきや凸凹を吸収し安定した固定を可能。
・トグルクランプ用アクセサリ。
【用途】
・傷つきやすいワークをクランプで固定する際に、通常の六角ボルトの代わりに使う。

●​製​造​温​度​：​1​7​0​℃​～​1​8​0​℃
​●​耐​久​温​度​：​8​0​℃​(​通​常​)
​●​高​温​使​用​：​1​5​0​℃​～​1​6​0​℃​(​使​用​時​間​3​0​分​)

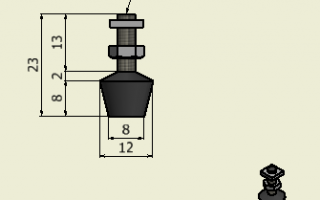

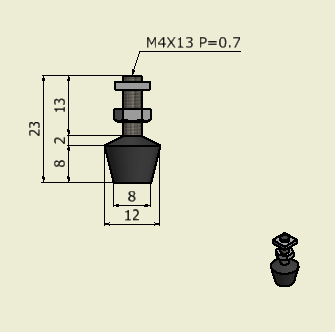

​●​ボ​ル​ト​径​×​首​下​:​M​4​×​13
​●​硬​度​：​シ​ョ​ア​7​0​℃
●​本​体​：​スチール
​●​ね​じ​先​端​ゴ​ム​：​ニ​ト​リ​ル​ゴ​ム
各​ク​ラ​ン​プ​の​付​属​ボ​ル​ト​径​を​参​照​し​て​、​お​選​び​く​だ​さ​い​。
株式会社ミスミ VONA　品番：RBT-4S　品名：ゴム付ボルトM4x13

トラスコ中山(株)オレンジブック品番：RBT-4S　品名：ゴム付ボルトM4x13

＜注意事項＞
締圧力がゴムにより吸収されるため、締圧力が通常のボルトに比べ低下します。
ゴム付ボルト使用時の無理な締め付けは、クランプの動作不良・変形・破損につながり、けが・重大な事故の原因となりますご注意ください。
先端ゴム部分は外れません。（キャップ式ではありません）
