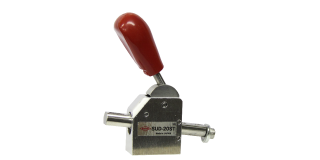

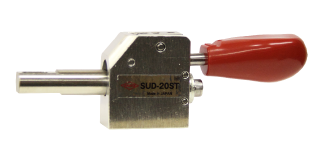

SUD-20ST（デュアルクランプ・下方押え型）

デュアルクランプDual Clamp

SUD-20ST（デュアルクランプ・下方押え型）

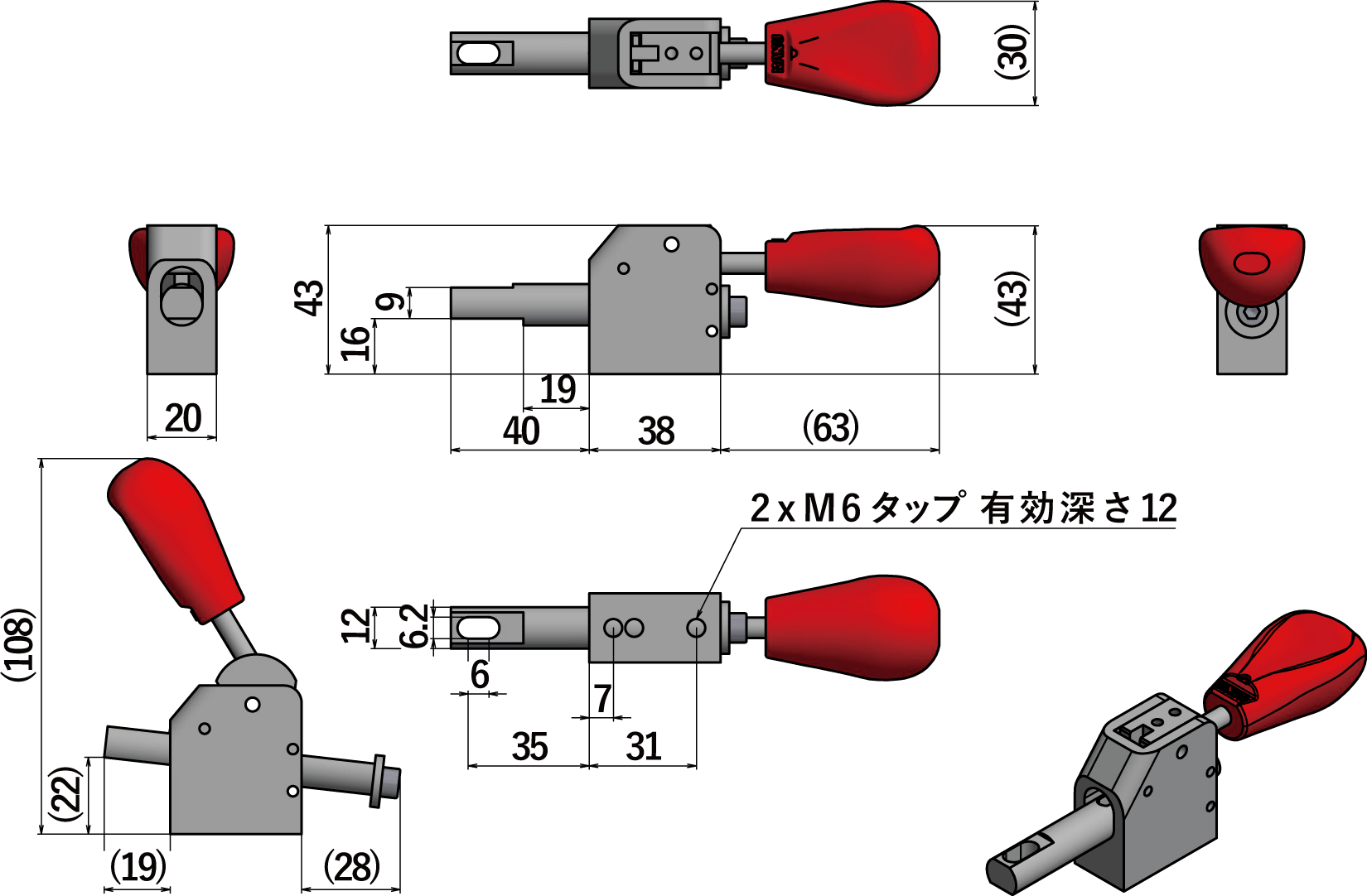

CADデータ

分類名	デュアルクランプ
製品番号	SUD-20ST
質量	178g
締圧力	0.5kN(50kgf)
材質	アルミ＋ステンレス＋その他
取り付け方法	フランジベース
表面処理	ボディ：アルミ、グリップシャフト：スチール、その他部分：ステンレス（表面は無処理）、内部スプリング：SPW-A、スチールボール：SUJ2、グリップ：プラスチック(P.P)

SUD-20ST

操作性に優れたグリップ付きレバーです。

（グリップの形状が変更となりました。）

※グリップの形状について
一連のクランプ操作による手への負担・痛みなどを軽減出来るよう、人間工学の調査を導入して製作されたグリップです。
（静岡県工業技術研究所と関羽工業株式会社での共同開発）

※トグルクランプ同様、導入時の設定は必要です。
※旋盤加工及び溶接など高熱箇所ではご利用いただけません。

デュアルクランプ　SUDシリーズについて
従来の下方押え型トグルクランプは押えアームが円弧を描いて動きますが、デュアルクランプ　SUDシリーズは押えアームがスライドして動作します。
従来の下方押え型トグルクランプでは出来なかった、パイプの内側を押えるなどの使い方が可能となりました。

デュアルクランプは、トグル機構に加えカム機構を採用することで、耐久性・剛性・性能を飛躍的に向上させました。
耐久テストにおいては100万回の可動に耐え、安定したクランプ状態を長期間維持する優れた性能を持つので、交換コストを大幅に削減できます。
セーフティーロック付のモデルもあります。
