トグルクランプ　カクタ

アクセサリーAccessory

ユニバーサルボルトM8X110

•

CADデータ

DXF(2D) IGES STEP

分類名	アクセサリー
製品番号	ユニバーサルボルトM8ｘ110
質量	70g
締圧力
材質	スチール
取り付け方法	-
表面処理	三価クロメート（三価ホワイト）

固定面がフレキシブルに動くユニバーサルボルト。
【特長】
・トグルクランプ用アクセサリ、先端金具。
・固定部分が球状に接続。
・先端固定部がフレキシブル。
【用途】
・傾いた面でも固定ができ、場面を選ばず使用可能。

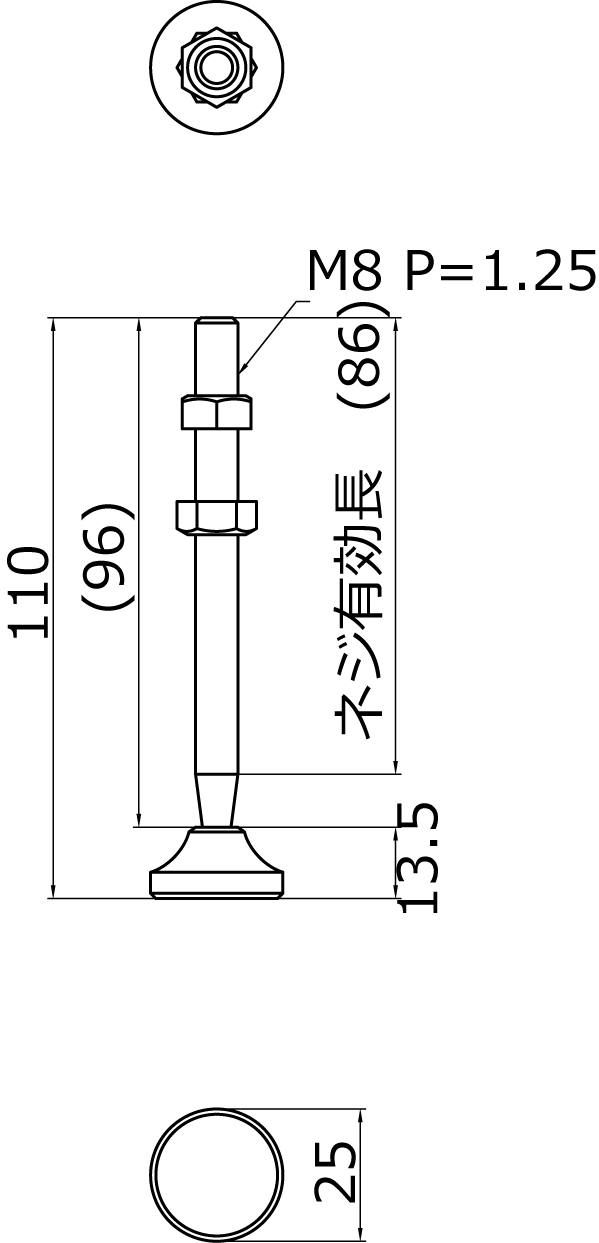

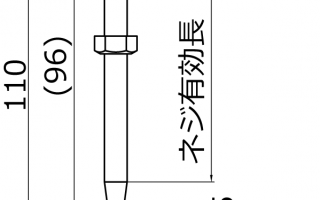

ネジ径：M8
全長：110㎜
首下：約96㎜
ネジ有効長：約86㎜
押え部高さ：13.5㎜
押え部径：25㎜
材質：スチール

株式会社ミスミ VONA　品番：UBT-8　品名：M8ユニバーサルボルト

トラスコ中山(株)オレンジブック
品番：UBT-8 品名：ユニバーサルボルトM8
