トグルクランプ　カクタ

デュアルクランプDual Clamp

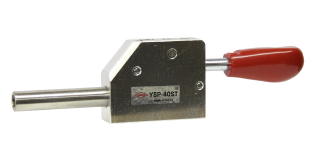

YSP-40ST　（デュアルクランプ・横押型）

•
•
•

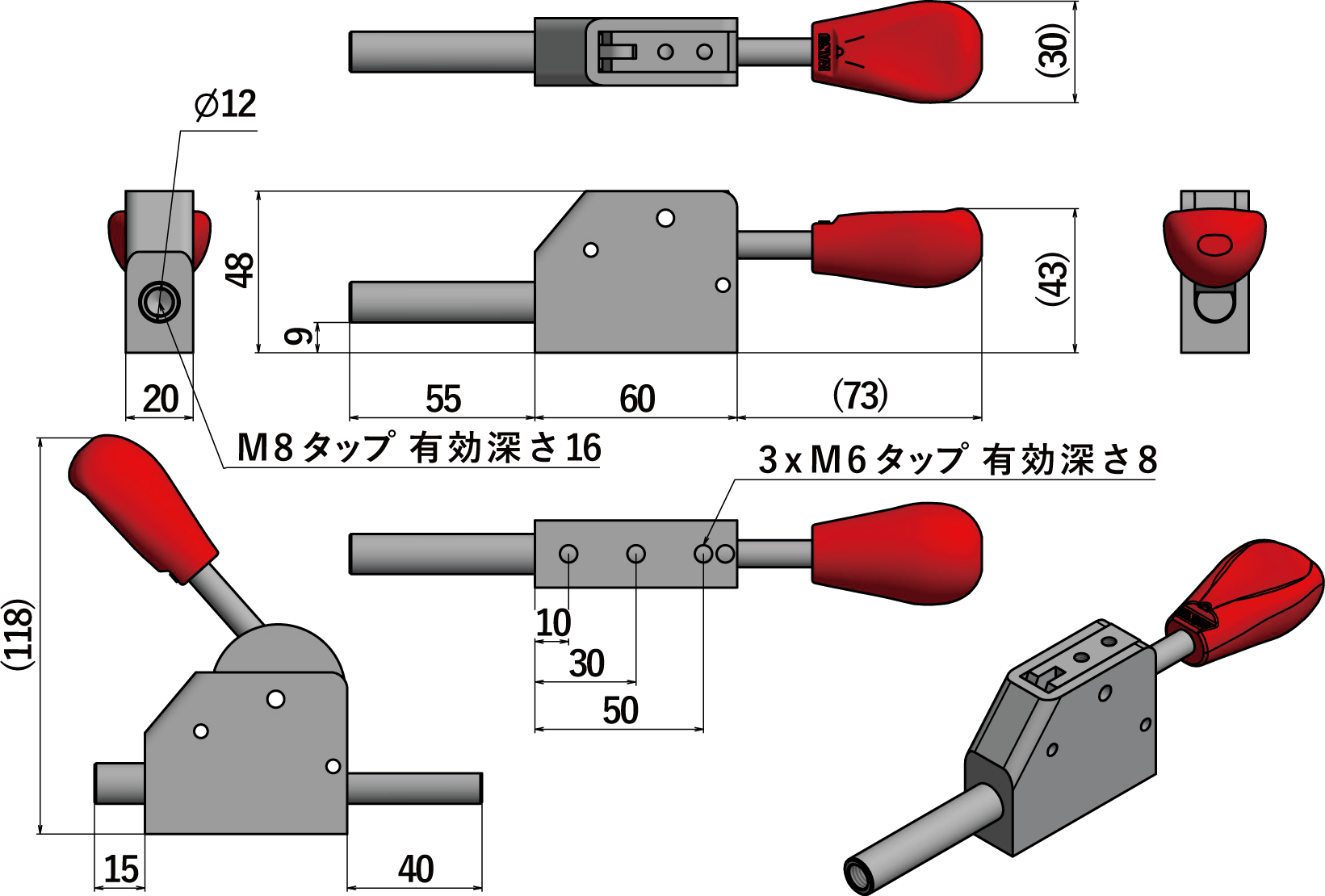

CADデータ

DXF(2D) IGES STEP 3D PDF

分類名	デュアルクランプ
製品番号	YSP-40ST
質量	298g
締圧力	3.0kN(300kgf)
材質	アルミ＋ステンレス＋その他
取り付け方法	フランジベース
表面処理	ボディ：アルミ、グリップシャフト：スチール、その他部分：ステンレス（表面は無処理）、グリップ:プラスチック(P.P)。

YSP-40ST

デュアルクランプは、トグル機構に加えカム機構を採用することで、耐久性・剛性・性能を飛躍的に向上させました。
耐久テストにおいては100万回の可動に耐え、安定したクランプ状態を長期間維持する優れた性能を持つので、交換コストを大幅に削減できます。

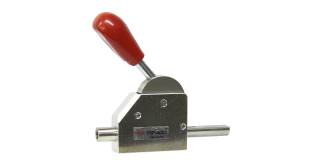

セーフティーロック付のモデルもあります。

操作性に優れたグリップ付きレバーです。

※グリップの形状について
一連のクランプ操作による手への負担・痛みなどを軽減出来るよう、人間工学の調査を導入して製作されたグリップです。
（静岡県工業技術研究所と関羽工業株式会社での共同開発）

※トグルクランプ同様、導入時の設定は必要です。
※旋盤加工及び溶接など高熱箇所ではご利用いただけません。

＜製造元＞

※製品の購入などのお問い合わせはカクタ株式会社までお願い申し上げます。

＜注意事項＞

●​表​記​の​締​圧​力​は​目​安​で​す

​●​締​圧​力​は​ク​ラ​ン​プ​ア​ー​ム​の​先​端​へ​行​く​ほ​ど​弱​く​な​り​ま​す

​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い

​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

こちらの取扱説明書もお読みください。（クリックで開きます）
⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓
デュアルクランプ取扱説明書

詳しくご覧になりたい方は、デュアルクランプカタログをご用意しております。
是非ご覧ください（画像クリックで開きます）
※当カタログに掲載されている使用例は、あくまで一例であり導入時の各種設定は必要です。
※当カタログの内容は予告なしに変更する場合がありますので、あらかじめご了承ください。
※当カタログに掲載されている文章・画像等の無断転載を禁じます。
デュアルクランプカタログ⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓
